产品概述

D（DF、DY）、DG该系列泵系卧式单吸多级分段式离心泵，采用了***使用的高效节能产品的水力模型。具有效***、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或耐磨性介质等。

D（DF、DY、DM）、DG系列泵具有相同的性能参数与外形安装尺寸。

执行标准：

GB 5659《多级离心泵技术条件》

GB/T 5657-2013 《离心泵技术条件(Ⅲ类)》

……

产品用途

u  D型：主要用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适合于矿山、工厂和城市给排水工程之用。

u  DF型：主要用于供输送不含固体颗粒、温度为－20℃～105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。

u  DY型：主要用于输送不含固体颗粒，温度为-20℃～105℃，粘度＜120厘帕的油类和石油产品。

u  DM (或MD型)：主要用于用于输送颗粒含量≤1.5%，粒度≤0.5mm，温度为-20~80℃的中性矿井水及其他类似的污水。

u  DG型：系卧式单吸多级分段式离心泵，可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度范围为：-20℃～150℃，进口允许压力≤0.6Mpa。

u  临时消防系统、建筑施工用水、生产用水；

u  生活用水、环保除尘、管道增压补压；

u  建筑、市政、工矿、锅炉给水；

u  其他各种适用的液体输送场合；

u  另外，我公司更具用户需求实现该系列泵多出口的结构及功能设计，用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。

产品特点

ü  泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。

ü  轴封采用机械密封或填料密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。

ü  可根据流量和扬程的需要采用泵的串、并联运行方式。

ü  可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。

ü  泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

ü  使用寿命长，维保成本低，运行平稳、噪音低、振动小

ü  采用标准电机，用户可方便地根据需要配备电机。

ü  运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音***。

ü  独特部件、降低噪音：独特的水力部件设计，良好的过流性能，地减少流动噪音。

型号意义

D（DF、DY、DM）DG25-50x10
D:晨东机械卧式多级清水离心泵
DF：耐腐蚀卧式多级离心泵

DY：卧式多级离心油泵
DM：耐磨卧式多级离心泵

DG：锅炉专用卧式多级离心泵
25：泵额定流量：25m3/h
50：单级叶轮额定扬程：50m
10：泵级数10级

技术参数

公称口径：DN40-DN300

额定流量：3.75-840m?/h）

额定压力：

中低压：20-680m

中低压：400-1060m

配套功率：3-1600kw

额定转速：1480-2950r/min；
介质温度：-15℃-+80℃（常温型）、-15℃-+120℃（热水型）、-15℃-+150℃（高温型）

泵入口压力：≤0.6Mpa
泵系统压力：≤11MPa；

配套电机：普通型/隔爆型/低压/高压

额定电压：380V/6000V/10000V

额定频率：50Hz/60Hz

能效等级：2级/3级

防护等级：IP55

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.05g/cm?；

介质PH值：5~9；

介质条件：清水或其物理、化学性质类似清水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

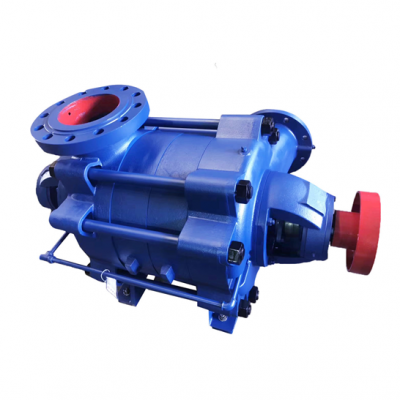

产品实拍
