产品概述

DL、DLR系列系立式、单吸、多级分段式便拆式离心泵，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。

DL、DLR立式多级离心泵是采用***使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。

执行标准：

GB 5659《多级离心泵技术条件》

JB/T2727-93《立式多级离心泵型式与基本参数》

GB/T 5657-2013 《离心泵技术条件(Ⅲ类)》

……

产品用途

u  临时消防系统；

u  建筑施工用水；

u  生产用水；

u  生活用水；

u  环保除尘；

u  管道增压补压；

u  建筑、市政、工矿、锅炉给水；

u  其他各种适用的液体输送场合；

产品特点

ü  泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。

ü  轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。

ü  安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。

ü  可根据流量和扬程的需要采用泵的串、并联运行方式。

ü  可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。

ü  泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

ü  使用寿命长，维保成本低，运行平稳、噪音低、振动小

ü  运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音***。

ü  独特部件、降低噪音：独特的水力部件设计，良好的过流性能，地减少流动噪音。

型号意义

100DL（R）100-20×6

100：公称口径DN100

DL：晨东机械立式多级分段式离心泵

R：热水型

100：额定流量：100m3/h

20：单级叶轮扬程：20m

6：水泵级数

技术参数

公称口径：DN40-DN200

额定流量：4.2-360m?/h

额定压力：0.15-2.4Mpa（15-240m）

配套功率：1.5-200kw

额定转速：1480r/min；
介质温度：-15℃-+80℃（常温型）、-15℃-+120℃（热水型）

泵入口压力：≤0.4Mpa
泵系统压力：≤2.8MPa；

配套电机：普通型（YX3、YE2、YE3）/隔爆型（YB2、YB3、YBX3）

额定电压：220V（≤4.0kw）/380V

额定频率：50Hz/60Hz

能效等级：2级/3级

防护等级：IP55

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.05g/cm?；

介质PH值：5~9；

介质条件：清水或其物理、化学性质类似清水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

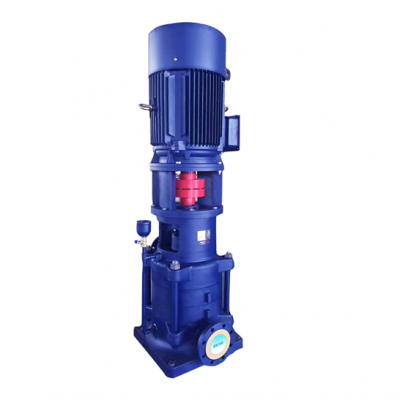

产品实拍
