产品概述

CDK-R系列软起动控制柜由智能电机控制模块及与之配套的低压电器（接触器、断路器、中间继电器）等组成，?智能电机控制模块是采用单片机控制的移相触发调压软起动模块。本控制柜采用软启动模块限流启动，启动电流最小可限制在电机额定电流的2.5倍，软启动完成后，切换到旁路运行，节约运行成本，降低维护费用。

本产品符合***GB7251-1997，适用于三相异步交流电机需要软启动的应用场合，实现电机平滑起动，减小起动电流，避免冲击电网，减小配电容量。CDK-ZO自耦降压起动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。

CDK-R可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

产品用途

u  高层建筑、城镇居民小区、企事业单位等生活用水；?

u  各类工业用水（如冷却水循环等要求恒压供水的生产用水；

u  各类自来水厂、污水处理厂、机场、农业排灌站和喷灌站；

u  油田输油管道、油库、油港的恒压输油系统；

u  旧的供水系统（气压罐、水塔、高位水箱）改造更新；

u  工业锅炉稳压补水系统、热水供应系统。

u  厂矿、工业、生活供水、消防、排污等控制

u  楼宇、商场等空调冷却水循环控制

u  宾馆、浴室等热水控制、城市广场音乐喷泉的自动供水控制

u  恒压供水、给排水、港口机械、机床、锅炉、造纸机械、食品机械等。

u  液位控制：该控制柜配高性能自动浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

u  压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，大型建筑生活给水及消防增压系统。

u  温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。

u  时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。

产品特点

ü  选用***软启动器、可编程序控制器、低压电器及传感装置

ü  平稳加速起动，自动旁路输出，平稳减速停止(消除水锤)。

ü  自动状态下，水泵电机均由软启动器实现启动，对电网和管网无冲击，大大延长水泵，电机、管道系统控制设备的电气等使用寿命;

ü  具备多种故障显示及备查记录、完善的久压、过压、过流、过载、短路。缺相、水源缺水、自动保护停机等保护功能、使用安全、维护简便;

ü  启动过程连续，无触点切换，可轮换启动多台水泵;

ü  控制程序化：可按用户需要实现多种控制方式，假如：液位控制、压力控制、温度控制、时间控制、空调水泵循环控制、潜水泵控制、消防控制等。

ü  可根据不同的负载设定起动时间和停止时间。

ü  起动电压可根据不同的负载在30%-70%Ue(Ue为额定电压)范围内连续可调。限制起动时间内的电压降，并降低电流峰值。

ü  限制起动转矩以保护传动机械。

ü  具有节能运行模式，设备负载减轻时系统会自动降低电压进入节能运行模式。

ü  本系统具有双重二级保护功能，在一级保护失效或软起器出现断相等故障时，由二次保护直接切断系统电源，避免事故进一步扩大。

ü  现场总线接口，可实现远程操作与控制。

ü  本产品功能更完善，控制更灵活，可实现软起动、限流起动、软停机、自动旁路运行、一拖三功能。

ü  该设备投资小，维护安装简便，备件备品易得。

ü  控制功率齐全：液位，压力、温度、时间等多种方式电机保护功能齐全：

ü  具有短路缺相、过载、漏水、超温等多种检测，设计合理、结构紧凑、经济实用。

ü  切换方式：1、手动切换;?2、自动交替切换;?3、定时自动切换。?

ü  设备采用组合结构，占地面积小，可根据需要放置在任何位置。

ü  控制设备均具有手动、自动控制功能，便于集中统一控制。

ü  内在质量优良，外形美观耐用，安装操作方便，是各类水泵***的伴侣。

ü  应用广泛：对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放……

ü  完善的售前、售中、售后服务。

型号意义

CDK-3R/200

CD：晨东机械

K：低压电气控制装置

3：控制水泵数量（台）

R：软起动（起动方式）

200：单台水泵功率（kw）

技术参数

控制电机功率：15-315KW；

控制电压：380V；

控制水泵台数：1-8台。

使用条件

供电电源：市电、自备电网、柴油发电机组；

供电电压：380V（-10%，+15%)；

供电频率：50/60HZ±2Hz

适用电机：一般位鼠笼型异步电机

起动频率：可作频繁起动，建议每小时不超过20次

防护等级：IP30/IP55

安装环境：室内/室外

海拔高度：≤2000米（超过2000米应降容使用）

环境温度：-25℃--- +40℃之间

相对湿度：≤95%，无凝露

振动小于：0.5G

无导电尘埃及能腐蚀金属和破坏绝缘的气体的场所

倾斜度：≤50的场所?

无爆炸危险的场所、有防雨防震设备和无蒸汽场所

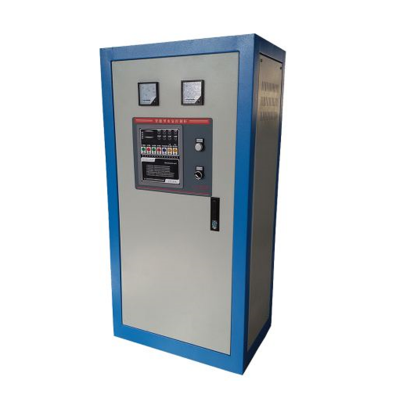

产品实拍
