产品概述

WQB系列工厂用隔爆型潜水排污泵是陈工机械研制的新型防爆产品，防爆性能按GB 3836.1-2010《爆炸性环境 ***部分：设备通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》标准要求制成隔爆型，防爆标志：ExdiiBT4。产品在普通潜水排污泵的基础之上在水力模型、密封技术、机械结构、保护控制等方面进行了进一步综合优化和创新设计，具有***、高效节能、安装方便、排污能力强等***优点。产品可自带机械式搅拌装置，用于沉淀物的自动搅匀。整个系列产品均取得防爆合格证，型号齐全，选型方便。

该泵规格齐全，功率范围从2.2-315kw，流量范围从10-3000m?/h，扬程范围从5-700m，全部产品实现了全扬程、无过载。公司锲而不舍的对产品进行技术创新，解决了排污排沙潜水电泵在产品结构、参数优化、制造工艺、运行效率、密封防漏、材料应用等方面的关键技术问题，拥有二十多项***技术，应用了多项研究成果，形成了成熟的电机、电泵制造工艺流程，与国内同类产品相比具有***、轻便实用、排污排沙能力强、使用寿命长、型谱合理、选型方便等优点。

产品执行标准：

GB 3836.1-2010《爆炸性环境 ***部分：设备通用要求》

GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》

GB 24674-2009《污水污物潜水电泵》

......

产品用途

u  工厂IIB级，温度组别为T1-T4组的可燃气体或蒸汽与空气形成的爆炸性混合物场所的污水排放

u  煤矿井下有甲烷（俗称瓦斯）和煤尘爆炸危险的场所，输送含有泥沙、煤泥、煤矸石、煤渣、纤维物等不溶固相物的混合污水

u  化工、石油、制药、采矿、造纸工业污水提升排放

u  水泥厂、炼钢厂、电厂、煤加工工业污水提升排放

u  城市污水处理厂排水系统

u  市政工程、建筑工地等行业输送带颗粒的污水、污物

u  也可用于抽送清水及带腐蚀性介质

u  医院、宾馆、高层建筑污水排放。

u  市政工程、建筑工地中稀泥浆的排放。

u  养殖场污水排放及农村农田灌溉。

u  自为水厂的给水装置。

u  矿山勘探及水处理设备配套。

u  水利工程给水、排水。

u  企业单位废水排放。

u  城市污水处理厂排放系统。

u  住宅区的污水排水站。

u  地铁、地下室、人防系统排水站。

产品特点

ü  采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能***通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。

ü  机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

ü  整体结构紧凑、体积小、噪音小、节能***，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。

ü  该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

ü  可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。

ü  浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

ü  WQB系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

ü  能够在全扬程内使用，而***电机不会过载。

ü  有两种不同的安装方式，固定式自动耦合安装系统，移动自由安装。

型号意义

WQB100-15-7.5

WQB：隔爆型潜水排污泵

100：泵额定流量100m?/h

15：泵额定扬程15m

7.5：泵额定功率7.5kw

技术参数

公称口径：DN25-DN600

额定流量：10-3000m?/h

额定扬程：5-700m

配套功率：2.2-315kw

额定转速：1450-2970r/min；
温度范围：0～+40℃（常温型）、超过此限请做出说明

泵潜入深度：≤10m
泵系统压力：≤1.2MPa；

配套电机：三相异步潜水电机

额定电压：380V/415V/660V/1140V

防爆标志：DII BT4

额定频率：50Hz/60Hz

能效等级：3级

防护等级：IP68

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.3g/cm?；

介质PH值：5~9；

介质条件：污水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

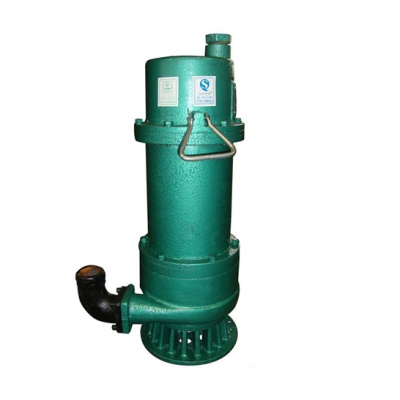

产品实拍
