产品概述

QH系列潜水混流泵特别为大流量、较低扬程场合设计的。潜水轴流泵使用扬程一般在10米以下。本产品是传统轴流泵的替代产品，电机与水泵构成一体，潜入水中运行，具有传统机组无法比拟的一系列优点。适宜用于输送清水或者轻度污水。

QZ系列潜水轴流泵一般采用开敞式进水，安装形式为悬吊式安装、钢制井筒式安装、混凝土预制井筒式安装。悬吊式安装、钢制井筒式安装提供。

泵名义出水口径有350、500、600、700、800、900、1000、1200、1400、1600、1800mm等口径。

产品执行标准：

GB/T 13008-2010《混流泵、轴流泵 技术条件》

......

产品用途

u  在农业中，用于灌溉与排水

u  在市政中用于排雨水、轻度污水

u  在工业中用于给以用水、冷却水及原水供应

u  在水利中用于调水工程。

u  城市污水处理厂排水系统

u  市政工程、建筑工地等行业输送带颗粒的污水、污物

u  也可用于抽送清水及带腐蚀性介质

u  市政工程、建筑工地中稀泥浆的排放。

u  自为水厂的给水装置。

u  水利工程给水、排水。

产品特点

ü  由于电机与水泵构成一体，现场无需进行耗工、耗时、复杂的轴线对中装配程序，安装十分方便、快杰，因此可不预留备用泵的机位，将备用泵存于库房，节省泵站进水池的投资。

ü  由于潜入水中运行，可大大简化泵站及建筑结构工程，减少安装面积，节约泵站总造价的30~40%。

ü  泵在水中运行，水流从电机周围流过，噪声低，电机冷却条件好。

ü  可以建为地下泵站，保持地面的环境风貌。

ü  采用潜水电泵，是解决在水位涨落大的沿江、湖泊地区建泵站和防洪问题最***的方法，省去了机泵间的长轴，提高了运行***性。

ü  叶轮采用目前进的水力模型换算所得，性能优良、稳定、成熟。选择较小的nD值，抗汽蚀性能好，确保运行平稳。

ü  两套独立的机械密封，使电机与泵密封隔离；上下串联安装，提供多重保险，提高了可靠性。

ü  油室运用油润滑并冷却密封，在电机与所输送的介质之间起到隔离作用。

ü  泵与电机同轴，结构紧凑，轴伸尽量缩短，从设计上减小挠度，运动时振动小，密封和轴承寿命***。

ü  高性能鼠笼式感应电机，特别为潜水泵设计制造，符合GB755标准。绝缘等级为F级，工作温度可达135℃.随功率不同,可采用380V、660V、3KV、6KV、10KV等电压等级，对高电压电机采用两次VPI绝缘工艺，确保绝缘可靠。

ü  电机外壳直接将热量传到周围介质中，热量被周围的水流带走。大功***电压电机，采用内风道散热***技术，使得三相绕组温升低、温度场分布均匀。

型号意义

900QH-40-G（D）

900：名义排出口径DN900

QH：晨东机械潜水混流泵

40：比转速的1/10

G：比转速，名义排出口径相同较高一档转速

D：比转速，名义排出口径相同较低一档转速

技术参数

公称口径：DN250-DN1800

额定流量：200-48000m?/h

额定扬程：1.5-20m

配套功率：5.5-1250kw

额定转速：295-1450r/min；
温度范围：0～+40℃
泵系统压力：≤0.6MPa；

配套电机：异步潜水电机

额定电压：低压：380V/415V/660V，高压：3KV/6KV/10KV

额定频率：50Hz/60Hz

能效等级：3级

防护等级：IP68

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.3g/cm?；

介质PH值：5~9；

介质条件：清水或其物理、化学性质类似清水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

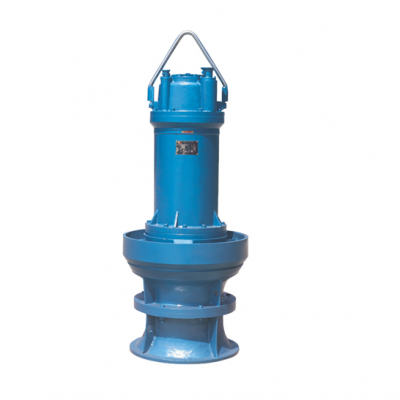

产品实拍
