品牌:晨东机械 | 型号:QE65-25/15-2.2 | 材质:铸铁 |
性能:重载切割 | 用途:排污泵 | 扬程:15m |
订货号:4 | 货号:4.3 | 驱动方式:电动 |
输送介质:污水泵、杂质泵 | 泵轴位置:边立式 | 叶轮结构:封闭式叶轮 |
叶轮吸入方式:单吸式 | 流量:25m3/h | 叶轮数目:1 |
汽蚀余量:2.3m | 吸入口径:65mm | 排出口径:65mm |
结构原理:喷射泵 | 级数:单级 | 重量:55kg |
电压:380V | 功率:2.2kw | 规格:YQ90L-2 |
是否跨境货源:否 |
产品概述
QE系列重载切割型潜水排污泵,是采用德国ABS公司***的技术研发而成水泵,此系列水泵具有带撕裂的结构,能将污水中长纤维、袋、带、草、布条等物质撕裂、切断,然后顺利排放,特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。
QE系列重载切割型潜水排污泵底端设有底座,所述污水泵本体的内壁底端设有电机,所述电机通过输出轴连接有***转轴,且***转轴延伸至底座内,所述***转轴上设有***叶片,所述底座内设有滤网,且***转轴延伸至滤网外,所述***转轴远离电机的一端设有***齿轮,所述***齿轮的两侧设有***齿轮,且***齿轮与***齿轮啮合,所述***齿轮上设有***转轴,所述***转轴上设有***叶片,所述底座的两侧设有***槽口,且***转轴活动安装于***槽口内,所述底座和污水泵本体的外部设有外壳,所述污水泵本体的***设有出水口,且出水口延伸至外壳外,所述底座的底端设有进水口,且进水口安装于外壳上。
产品执行标准:
GB24674-2009《污水污物潜水电泵》
......
产品用途
u 工厂、商业严重污染废水的排放。
u 城市污水处理厂、医院、宾馆的排水系统。
u 住宅区的污水排水站。
u 人防系统排水站、自来水厂的给水设置。
u 市政工程、建筑工地。
u 勘探、矿山、发电厂配套附机。
u 农村沼气池、农田灌溉、河塘清淤。
产品特点
ü 排污能力强、无堵塞,能有效通过直径φ30~φ80毫米的固体颗粒。
ü 撕裂机构能够把纤维状物质撕裂,切断,然后顺利排放,无需在泵上加滤网。
ü 设计合理,配套电机功率小,节能***。
ü 结构紧凑,移动方便,安装简单,无需建造泵房,减少工程造价。
ü 双导轨自动安装系统,安装维修方便,人可不必为此而进出污水坑。
ü 机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
ü 该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
ü 可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
ü 浮球开关可根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
ü 有两种不同的安装方式,固定式自动耦合安装系统,移动自由安装。
型号意义
QE65-25/15-2.2
QE:晨东机械重载切割型潜水排污泵
65:泵公称口径DN65
25:泵额定流量25m?/h
15:泵额定扬程15m
2.2:额定功率2.2kw
技术参数
公称口径:DN25-DN100
额定流量:5-130m?/h
额定扬程:5-50m
额定转速:1450-2900r/min;
温度范围:0~+40℃
泵潜入深度:≤10m
泵系统压力:≤1.0MPa;
配套电机:YQ系列三相异步潜水电机
额定电压:380V/415V/660V
额定频率:50Hz/60Hz
能效等级:3级
防护等级:IP68
绝缘等级:F级
使用条件
海拔高度:≤1000m
环境温度:≤40℃;
相对湿度:<95%;
输送介质固体颗粒体积<单位体积0.1%,粒度<0.2mm;
介质密度:0.9-1.3g/cm?;
介质PH值:5~9;
介质条件:清水或污水
如有特殊条件,请在订货时提出,以便我们为您提供更加可靠的产品和配置。

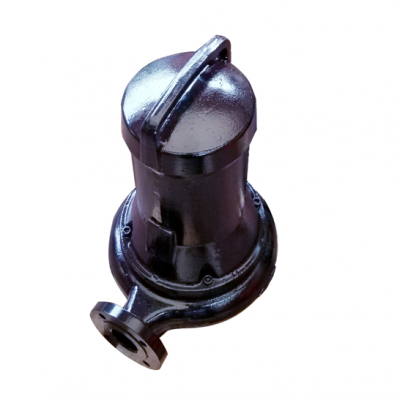

产品实拍
