产品概述

LC型立式长轴泵是某泵业在吸收了国内外立式长轴泵设计和制造***经验，为适应国内市场需求研制的***成熟的系列产品。该产品可用来输送55℃以下的清水、雨水、氧化铁皮水、污水、具有腐蚀性的工业废水、海水等液体；经过特殊设计后可输送90℃的液体。该泵的吸入口垂直向下，出口水平，免抽真空启动，单基础安装，水泵和电机直联，基础占地面积小；从电机端俯视，水泵转子部件逆时针方向旋转。

产品用途

u  建筑施工用水、生产用水、建筑、市政、工矿、锅炉给水；

u  自来水公司、污水处理厂、电厂、钢铁厂、矿山等工矿企业；

u  市政给排水、农田灌溉、防洪排涝等工程

u  其他各种适用的液体输送场合；

产品特点

u  1、安装方法：一般水泵机组安装在同一基础层上。

u  2、出水口位置：一般情况下，出水口位于基础层之上，如用户需要也可位于基础层之下。

u  用水力设计软件优化设计，性能优越，并充分考虑了叶轮、导叶体的抗磨蚀性能，使叶轮、导叶体等零件的寿命大大提高；产品运行平稳、***、高效节能。

u  该泵进口装有滤网，开孔大小适当，既有效地防止大颗粒杂质进入泵内损坏水泵，同时又限度地减少了进口损失，提高了水泵效率。

u  该泵的叶轮采用平衡孔平衡轴向力，叶轮前后盖板均设有可更换的密封环，保护叶轮及导叶体。

u  该泵中间轴、扬水管和护管为多节，轴采用螺纹联轴器或者套筒联轴器联接；扬水管数量可根据用户需要增减，适应不同的液下深度

u  该泵叶轮和导叶体可以为单级，也可以为多级，适应不同的扬程要求。

u  该泵型立式长轴泵扬水管采用法兰联接，相邻2节扬水管之间有导轴承体。导轴承体和导叶体上均装有导轴承，导轴承采用聚四氟乙烯或赛龙或丁腈橡胶材料。护管用于保护轴和导轴承，当输送清水时，可取消护管，导轴承不必外接冷却润滑水；输送污水时，必须安装护管，导轴承必须外接冷却润滑水（水泵带自闭式密封系统，水泵停机后，自闭式密封系统可防止污水进入导轴承）。

u  该泵的残余轴向力和转子部件的重量可由电机支座内的推力轴承承受或者带推力轴承的电机承受。推力轴承采用润滑脂润滑（又称干油润滑）或者润滑油润滑（又称稀油润滑）。

u  该泵的轴封为填料密封，轴封及导轴承处装有可更换的轴套，以保护轴。叶轮的轴向位置由推力轴承部件上端或者泵联轴器内的调整螺母来调整，十分方便。

型号意义

200LC-23A×2-LH

200：水泵出口公称口径DN200；
LC：晨东机械长轴立式排水泵；
23：叶轮未切割时水泵单级设计点扬程为23m（水泵总扬程=单级扬程×叶轮级数）；
A：叶轮外径切割代号；
×2：叶轮级数为2级（级数为1时省略）；
L：液下深度(L≤40m，单位为m)；
H：水泵带护管（不带护管时省略）。

技术参数

公称口径：DN50-DN1800

额定流量：8-60000m?/h

额定压力：3-150m

配套功率：1.5-3600kw

额定转速：246-2900r/min；
温度范围：0～80℃；
泵系统压力：≤2.0MPa；

配套电机：普通型/隔爆型

额定电压：380/660/6000/10000V

额定频率：50/60Hz

能效等级：2级/3级

防护等级：IP55

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.05g/cm?；

介质PH值：5~9；

介质条件：清水或其物理、化学性质类似清水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

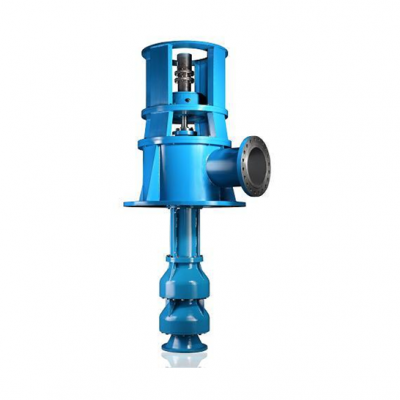

产品实拍
