产品概述

TD系列系单级立式管道循环泵，泵进出水口在泵底同一直线上，产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。泵采用管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，与普通卧式泵比占地面积减少了30%，且具有运转噪音低、振动小等特点。采用高效节能国标轴伸尺寸的电动机，解决原立式泵加长轴电机配套更换难的问题；同时100％的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。本型泵以其性能稳定、高效节能、占地面积小、结构紧凑等特点，广受市场青睐。

产品执行标准：

GB/T 5657-1995《离心泵技术条件Ⅲ类》

JBT 6878-2006《管道式离心泵》

......

产品用途

u适用于工业、城市给水、高层建筑供水；

u冷暖空调、冷热水循环 ；

u远距离输水、生产工艺循环增压输送

u各种给排水设备、锅炉等设备的配套使用；

u市政给排水、海水淡化

u其他工业应用

产品特点

u泵为立式，进出口径相同且位于同一中心水平线上，外形美观，占地面积少，设备投入低，安装维修***方便。

u机泵共轴，同心度好，振动小、噪音低、运行平稳。

u轴封采用机械密封组合形式，动、静环可根据用户使用工况条件选用硬质合金、陶瓷、碳化钨、碳化硅、石墨等。

u泵组可按用户要求采用串联增压和并联加量形式供水。

u可根据管路布置要求采用泵的竖式和横式安装。

u高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

u安装、维修方便：泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

u泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。

u结构为立式结构设计，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30％一60％。

u底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力，可以和国外***立式泵媲美。

u叶轮采用***可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。

u电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。

u可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。

u机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，***工作环境整洁。

u配用国内***高效节能通用电机，运行平稳、噪音极低。

u轴承采用***精密轴承，精度高、可靠性好、寿命长。

型号意义

TD200-47/4

TD：TD系列管道循环泵

200：吸入/排出工程口径DN200

47：泵额定扬程47m

4：电动机极数

技术参数

公称口径：DN32-DN300

额定流量：4-1200m?/h

额定压力：0.045-1.08Mpa（4.5-108m）

配套功率：1.1-200kw

额定转速：1480-2900r/min；
温度范围：-15～+80℃（常温型）、-15～+120℃（热水型）

泵入口压力：≤0.4Mpa
泵系统压力：≤2.0MPa；

配套电机：普通型（YX3、YE2、YE3）/隔爆型（YB2、YB3、YBX3）

额定电压：220V（≤4.0kw）/380V

额定频率：50/60Hz

能效等级：2级/3级

防护等级：IP55

绝缘等级：F级

使用条件

海拔高度：≤1000m

环境温度：≤40℃；

相对湿度：＜95%；

输送介质固体颗粒体积＜单位体积0.1%，粒度＜0.2mm；

介质密度：0.9-1.05g/cm?；

介质PH值：5~9；

介质条件：清水或其物理、化学性质类似清水

如有特殊条件，请在订货时提出，以便我们为您提供更加可靠的产品和配置。

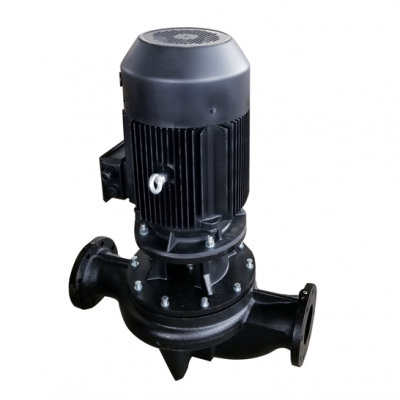

产品实拍
